如果发生ESD放电事件在选择ESD保护器件，必须提供不干扰日常功能的电路保护。例如，在射频接口（如蓝牙或无线局域网）或像USB2.0的有限端口，ESD保护器不能造成信号失真或数据信号强度损失。为了保证信号完整性，ESD保护器件的电容必须被化，而不减弱保护水平。

本文推荐是ESD保护器件低容贴片压敏电阻MVR0402-240E5R0，其主要优点包括箝位系数小、导通电阻小；体积小、易于集成；响应速度快(10-12S)；可靠性高、可重复使用、自动恢复。

1：贴片压敏电阻MVR0402-240E5R0产品信息介绍

工作电压：24V

封装：0402

电压：110V

钳位电压：35V

容值：5pF

2：贴片压敏电阻MVR0402-240E5R0产品的特性：

1、无铅型

2、陶瓷芯片SMD型氧化锌

3、绝缘外套保持良好的稳定的低漏电流

4、电镀终止提供良好的可焊性特点

5、工作电压范围宽，VDC：5.5V 42V

6、响应时间快（＜1 ns）

7、低钳位电压

8、符合IEC61000-4-2标准

9、低电容可以满足高速单次瞬态电压保护

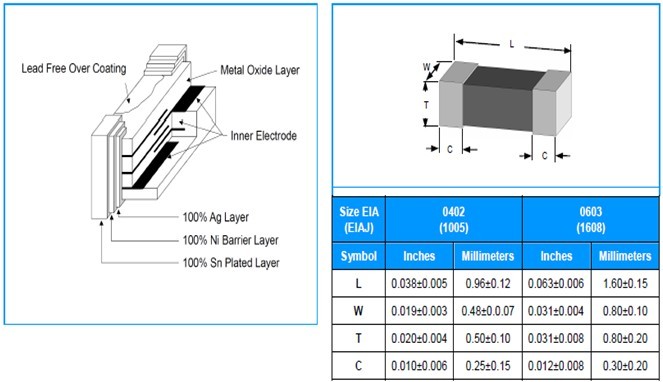

3：贴片压敏电阻MVR0402-240E5R0产品的尺寸：

4：贴片压敏电阻MVR0402-240E5R0告诉我们为什么推荐他

为什么我们选择这个料号来适应呢？了解USB元件的ESD防护本质，有助于明确针对USB应用的半导体器件所必需的特性：

1. 低电容(5pf)，以减少高速速率下(480Mbps, USB 2.0)的信号衰减。

2. 快速工作响应时间(纳秒)，可以在ESD脉冲的快速上升时间内保护USB元件。

3. 低漏电电流，以减少正常工作下的功率能耗。

4. 稳固耐用，在反复性的ESD情况下仍然完好无损。

5. 集成度高，封装面积小。5：低容ESD保护器件相关型号

MVR0603-5R5E0R2

MVR0603-5R5E0R8

MVR0603-5R5E5R0

MVR0603-5R5E2R5

MVR0603-5R5E100

MVR0603-5R5E220

MVR0603-120E5R0

MVR0603-120E100

MVR0603-180E0R2

MVR0603-180E0R8

MVR0603-180E2R5

MVR0603-180E5R0

MVR0603-240E0R2

MVR0603-240E0R8

MVR0603-240E2R5

MVR0603-240E5R0

MVR0603-240E100
