4线TVS/二极管阵列——SRV05-4。该器件具有低电容、低钳位电压和低待机功耗的优点，采用行业标准包装，可以提供集成解决方案节省电路板空间，主要适用于保护四路高速数据线或传输线免受过电压瞬变和ESD损坏。

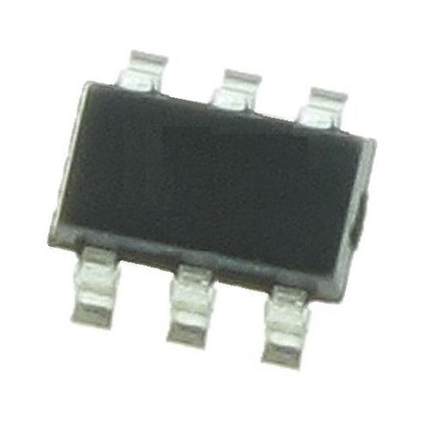

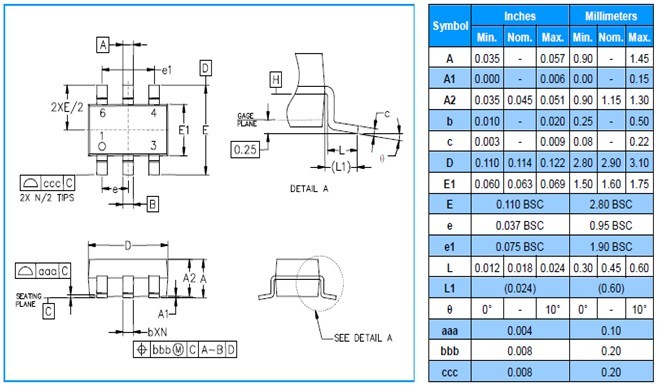

SRV05-4输入电压为5.0V，反相击穿电压6V。SRV05-4在反向电压0V、频率1.0MHz的情况下，I/O端口对地的结电容为1.2pF，I/O端口对I/O端口的结电容为0.6pF，可以限度地降低高速数据信号的恶化或衰减，非常适合于高速信号的应用。它可以在-55℃~ +150℃的宽温度范围内稳定工作，符合ESD保护IEC 61000-4-2标准。该TVS/二极管阵列采用SOT23-6表面贴封装，封装的外观如图1所示，主要应用于USB 2.0电源和数据线保护、HDMI接口、数字视频接口（DVI）和以太网端口等领域。

SRV05-4的产品特性：

• 低电容

• 低钳位电压

• 保护四条I/O线

• 保护供电电源

• ESD保护：8kV接触放电；15kV空气放电（IEC 61000-4-2：4级）

• 低待机功耗

• 行业标准包装

• 集成解决方案节省电路板空间

应用领域：

• USB 2.0电源和数据线保护

• HDMI接口

• 数字视频接口（DVI）

• 以太网端口
