ESD防护在我们常用的电子消费类终端产品，特别是日益增多的各类数码产品中体现的尤为重要。而冬天人体产生的静电非常强烈而且频繁，当我们接触手机、数码相机或MP3等手持电子设备时，静电常常通过人体引入电子设备中；而目前的电子产品广泛采用大规模的集成电路，如果没有专门的静电防护，轻则引起芯片复位、数据丢失、关机等现象，重则击穿芯片造成性破坏，给我们的日常生活带来不必要的麻烦和经济上的损失！因此为保证整个系统有较好的ESD防护能力，外部ESD防护器件是必不可少的。

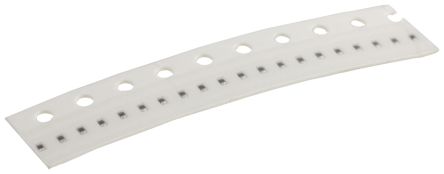

本文介绍贴片压敏电阻SC00603E100N05

贴片压敏电阻SC00603E100N05的参数：

封装：0603

电压：7.6~12V

钳位电压：25V

容值：10pF，

贴片压敏电阻SC00603E100N05的特性：

1、无铅型

2、陶瓷芯片SMD型氧化锌

3、绝缘外套保持良好的稳定的低漏电流

4、电镀终止提供良好的可焊性特点

5、工作电压范围宽，VDC：5.5V 42V

6、响应时间快（＜1 ns）

7、低钳位电压

8、符合IEC61000-4-2标准

9、低电容可以满足高速单次瞬态电压保护

SC00603E100N05的尺寸图：

==================================================================

SC0402E系列：

SC0402E050M05、SC0402E100N05、SC0402E050M09、SC0402E010M18

SC0603E系列：

SC0603E050M05、SC0603E100N05、SC0603E050M09、SC0603E010M18

作为国内的电路保护，

主营的电路保护元件有：陶瓷气体放电管(GDT)、瞬态抑制二极管（TVS）、静电保护元件（ESD）、半导体固体放电管（TSS）、压敏电阻（MOV）、贴片压敏电阻（MLV）、自恢复保险丝（PPTC）、玻璃气体放电管（SPG）、热敏电阻（NTC）等，
